YT(YII)型油浸式电动滚筒

YT（YII）型油浸式电动滚筒是本公司为大中型皮带机配套的产品，采用德国******技术，电机采用油浸直接冷却，配用行星齿轮减速器，扭矩大、精度高、噪声低、滚筒全密封、无渗漏，可用于粉尘大、潮湿等环境恶劣的场合，是皮带输送机、斗轮堆取料机、装卸船机理想的驱动装置。

YT(YII)型油浸式电动滚筒参数表

YT(YII) Type parameter List

滚筒直径D Drum dia.D	功率P Power P	宽带B Belt width B	滚筒表面线速度V（m/s) Velocity of drum surface V(m/s)							质量M Mass M
mm	kw	mm	1.0	1.25	1.6	2.0	2.5	3.15	4.0	kg
Φ630	18.5 22 30 37	800	○	○	○	○	○	○	○	1200/1250/1350/1450
		1000	○	○	○	○	○	○	○	1250/1300/1400/1500
		1200	○	○	○	○	○	○	○	1300/1350/1450/1550
		1400	○	○	○	○	○	○	○	1350/1400/1500/1600
		1600	○	○	○	○	○	○	○	1400/1450/1550/1650
Φ800	18.5 22 20 37	800		○	○	○	○	○	○	1270/1320/1420/1520
		1000		○	○	○	○	○	○	1320/1370/1470/1570
		1200		○	○	○	○	○	○	1370/1420/1520/1620
		1400		○	○	○	○	○	○	1420/1470/1570/1670
		1600		○	○	○	○	○	○	1470/1520/1620/1720
	45 55	1000		○	○	○	○	○	○	2028/2130
		1200		○	○	○	○	○	○	2200/2250
		1400		○	○	○	○	○	○	2320/2370
		1600		○	○	○	○	○	○	2440/2490
		1800		○	○	○	○	○	○	2560/2610
		2000		○	○	○	○	○	○	2680/2730
	75	1200				○	○	○	○	2250
		1400				○	○	○	○	2370
		1600				○	○	○	○	2490
		1800				○	○	○	○	2610
		2000				○	○	○	○	2730
Φ1000	45 55	1000			○	○	○	○	○	2150/2200
		1200			○	○	○	○	○	2300/2350
		1400			○	○	○	○	○	2500/2550
	75	1000					○	○	○	2200
		1200					○	○	○	2350
		1400					○	○	○	2550
		1600					○	○	○	2750
		1800					○	○	○	2950
		2000					○	○	○	3150

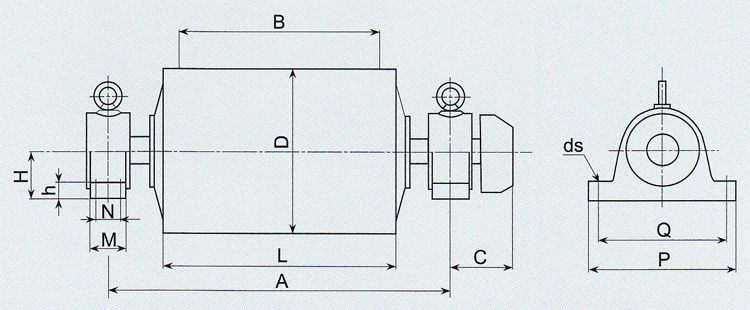

YT(YII)型油浸式电动滚筒安装外形尺寸图

YT(YII)型油浸式电动滚筒安装外形尺寸表

Mounting External Size

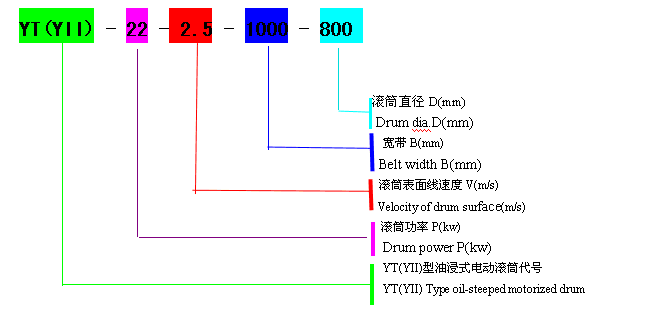

YT(YII)型油浸式电动滚筒订货代号

Order Symbol

注：

1、YT(YII)型油浸式电动滚筒可制成单向逆止型滚筒。

2、YT(YII)型油浸式电动滚筒可根据用户要求制成非标准型式。
