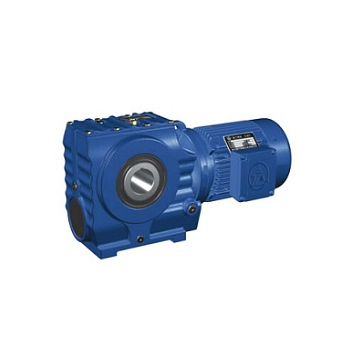

S系列斜齿轮-蜗杆减速机
S37,S47,S57,S67,S77,S87,S97

一、S系列减速机概述：
    1、S系列减速机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动，提高该机力矩与效率。该系列产品规格齐全，转速范围广，通用性好，适应各种安装方式，性能安全可靠寿命长，实施了******标准要求。
    2、机体表面凹凸具有散热作用，吸振强，低温升，低噪音。
    3、该机密封性能好，对工作环境适应性强。
    4、该机传动精度高，特别适应在有频繁启动的场合工作，可连接各类减速器及配置各类型电机驱动，可安装在90度传动操作位置。
    5、该减速电机关键零部件采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。
    6、该减速机可配置各种类电机，形成了机电一体化，完全保证了产品使用质量特征，了解减速机原理对使用维护减速机起着关键作用。

二、S系列减速机的安装、使用、维护及相关产品

三、S系列减速机结构形式：
    S-轴伸式联接            SA-轴装式联接
    SF-轴伸式、法兰安装 SAF-轴装式、法兰安装
    S-表示轴输入
    S..R..两机型的组合可形成大的传动比，也可以与同系列的R系列减速机组合。

四、S系列减速机配用常用电机参数：
          电机F级绝缘，IP54防护、380伏、50赫兹三相异步电动机，适合在周围环境温度-10℃一+40℃，海拔高度1000m条件下运行，如超出以上使用条件．请与减速机厂家取得联系。

五、S系列减速机输入功率、传动比范围及许用扭矩：

机型号	37	47	57	67	77	87	97
结构形式	S、SA、SF、SAF、SAT、SAZ
输入功率（KW）	0.18-0.75	0.18-1.5	0.18-3	0.25-5.5	0.55-7.5	0.75-15	1.5-22
传动比	10.27-165.71	11.46-244.74	10.78-196.21	11.55-227.20	9.96-241.09	11.83-223.26	12.75-230.48
许用转矩（N.m）	90	170	300	520	1270	2280	4000



六、S系列减速机重量：

机型号	37	47	57	67	77	87	97
重量	7	10	14	26	50	100	170

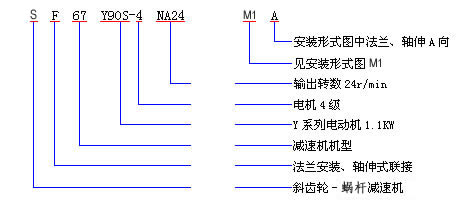

七、S系列齿轮减速机型号表示方法：

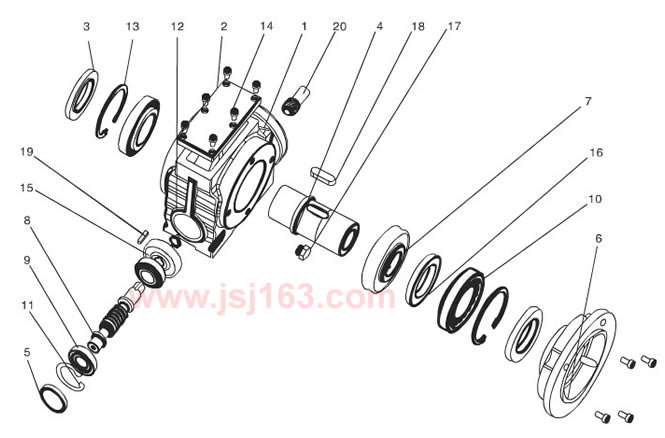

S系列减速机内部结构装配图



1.箱体	5.封盖	9.轴承	13.孔用挡圈	17.油境、油赛
2.封盖	6.输出法兰	10.轴承	14.螺钉	18.平键
3.油封	7.蜗轮	11.孔用挡圈	15.一级大齿轮	19.平键
4.输出轴	8.蜗杆	12.轴用挡圈	16.垫圈	20输出入齿轴
