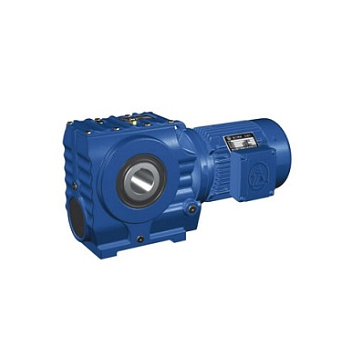

SF系列斜齿轮-蜗杆减速机

SF37,SF47,SF57,SF67,SF77,SF87,SF97

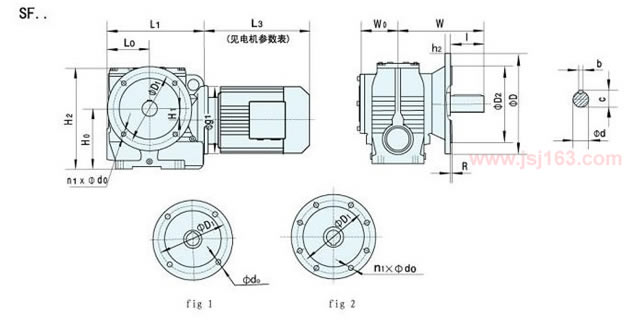

型号	安 装 尺 寸						轴 伸 尺 寸					外 形 尺 寸
	H0	D1	n1	d0	D2 (h7)	R	d	ι	b	c	S	L1	D	L0	W0	W	W3	H1	H2
SF37	80	100	4	7	80	3.5	20k6	40	6	22.5	M8	150	120	63	59	115	103	3	143
SF47	100	130	4	9	110	3.5	25k6	50	8	28	M8	197	160	83	64	136	103	7	179
SF57	112	165	4	11	130	3.5	30k6	60	8	33	M8	208	200	91	64	157	103	12	204
SF67	145	165	4	11	130	3.5	35k6	70	10	38	M10	253	200	108	82	190	135	18	257
SF77	180	215	4	14	180	4	45k6	90	14	48.5	M10	305	250	132	96	228	161	29	321
SF87	232	300	4	18	250	5	60m6	120	18	64	M12	365	350	156	105	280	171	30	385
SF97	285	400	8	18	350	5	70m6	140	20	74.5	M12	458	450	202	124	329	207	55	490
