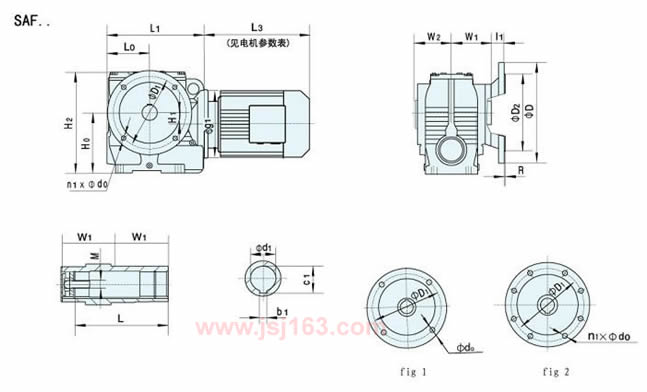

SAF系列减速机

SAF37     SAF47    SAF57   SAF67    SAF77   SAF87    SAF97

型号	安 装 尺 寸						轴 伸 尺 寸						外 形 尺 寸
	H0	D1	n1	d0	D2 (h7)	R	d1 (h7)	b1	c1	L	M1	l1	L1	D	L0	W2	W1	H1	H2
SAF37	82	100	4	7	80	3.5	20	6	22.8	104	M6	15	143	120	63	63	60	3	145
SAF47	100	130	4	9	110	3.5	25	8	28.3	105	M10	24	171	160	76	72	70	7	179
							30		33.3
SAF57	112	165	4	11	130	3.5	30	8	33.3	132	M12	25	187	200	87	75	73	12	204
							35	10	38.3
SAF67	140	165	4	11	130	4	40	12	43.3	144	M16	42.5	242	200	104	93	90	18	253
							45	14	48.8
SAF77	180	215	4	13.5	180	4	50	14	53.8	180	M20	45.5	287	250	130	112	109	29	323
							60	18	64.4
SAF87	225	300	4	17.5	250	5	60	18	64.4	220	M20	52.5	340	350	150	129	125	30	385
							70	20	74.9
SAF97	280	400	8	17.5	350	5	70	20	74.9	260	M24	60	420	450	196	154	150	55	490
							90	25	95.4
