WHX圆弧齿圆柱蜗杆减速机

WHX圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿面强度，提高了承载能力，同时该齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿根厚，因而蜗轮齿根抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在 40°～90°之间，容易形成液体润滑，齿面间摩擦系数小，所以效率高，温度底

WHX圆弧齿圆柱蜗杆减速机的详细内容

WH系列圆弧齿圆柱蜗杆减速机

WH系列圆弧齿圆柱蜗杆减速机，包括WHT（通用型），WHX（蜗杆在蜗轮之下），WHS（蜗杆在蜗轮之上）和WHC（蜗杆在蜗轮之侧）四个系列，主要用于冶金、矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反向运输,蜗杆转数≤1500r/min。

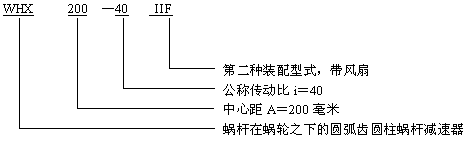

WHX圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿面强度，提高了承载能力，同时该齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿根厚，因而蜗轮齿根抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在40°～90°之间，容易形成液体润滑，齿面间摩擦系数小，所以效率高，温度底。WHX圆弧齿圆柱蜗杆减速机符合JB2318-79标准，WHX－蜗杆可以在蜗轮之下的圆弧齿圆柱蜗杆减速机。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4～163KW之间；输出扭矩在11～2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度为-40℃～45℃；当工作环境温度低于0℃时，启动前润滑油必须加温到0℃以上。中心距：120、125、150、160、180、200、210、25O、280、300、320、360、400、420、450、500，速比：8、10、12.5、16、20、25、31.5、40、50九种。

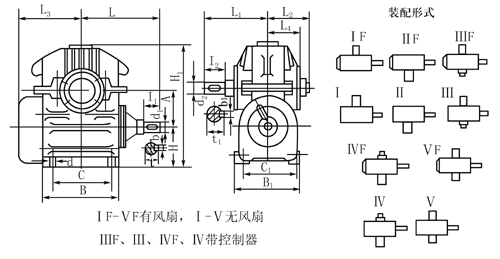

型号	a	L	L1	L2	L3	L4	H	H1	B	B1	C	C1	d	d1	d2	b	b1	t	t1	I1	I2	重量 kg
WHX120	120	245	255	145	218	134	120	390	275	260	215	220	M16	35	55	10	16	37.8	58.5	70	108	100
WHX125	125	235	235	145	225	134	125	400	270	270	210	230	M16	35	55	10	16	37.8	58.5	58	82	103
WHX150	150	294	272	165	260	151.5	150	480	320	300	250	250	M20	40	65	12	18	42.8	68.9	90	108	143
WHX160	160	290	290	165	265	154	160	505	330	310	250	260	M20	40	65	12	18	42.8	68.9	82	105	157
WHX180	180	375	295	180	314	169	180	574	385	335	305	285	M20	45	70	14	20	49	77.4	70	102	230
WHX200	200	360	345	195	365	184	200	628	430	360	330	310	M20	50	80	16	24	53.5	85	82	130	316
WHX210	210	390	375	200	370	191	200	651.5	440	385	350	325	M24	50	80	16	24	53.5	85	110	168	326
WHX250	250	430	370	220	430	209	220	748	520	420	410	360	M24	60	90	18	24	63.9	95	105	130	445
WHX280	280	485	430	245	485	233	250	838	610	470	480	400	M24	60	100	18	28	63.9	105.7	105	165	600
WHX300	300	540	465	250	520	236	260	900.5	630	480	510	410	M30	70	100	20	28	74.2	105.7	140	208	693
WHX320	320	525	455	265	525	256	280	953	680	520	550	440	M30	70	110	20	32	74.2	116.5	105	165	810
WHX360	360	565	470	280	565	271	300	1055	750	570	600	480	M30	70	120	20	32	74.2	126.5	105	165	1035
WHX400	400	630	525	300	605	291	320	1155	820	610	660	520	M30	80	130	24	36	85	137.2	130	200	1470
WHX420	420	685	550	300	665	295	340	1215	850	585	720	515	M30	80	120	24	36	95	147.2	170	238	1500
WHX450	450	680	560	325	670	319	355	1295	910	670	730	570	M36	80	150	24	40	85	158.5	130	200	1860
WHX500	500	730	625	355	725	348	400	1435	1000	730	810	620	M36	90	170	24	40	95	178.5	130	240	2410
