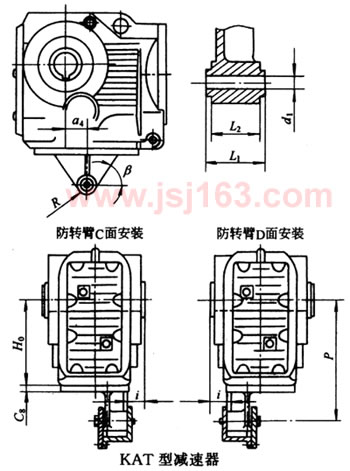

KAT系列螺旋锥齿轮减速机

KAT37,KAT47,KAT57,KAT67,KAT77,KAT87,KAT97,KAT107,KAT127,KAT157



型号	α4	β	C8	i	P	R	H0	d1	L1-0.3	L2
KAT37	23.5	60°	10	18	140	22.5	100	10.4±0.1	36	31
KAT47	30	55°	12	20	160	22.5	112	10.4±0.1	36	31
KAT57	40	55°	13	18	192	29	132	16.4±0.08	60	54
KAT67	45	55°	13	25	200	29	140	16.4±0.08	60	54
KAT77	52.5	60°	14	25	250	29	180	16.4±0.08	60	54
KAT87	60	60°	16	30	300	41	212	25±0.08	80	72
KAT97	70	50°	17	40	350	41	265	25±0.08	100	92
KAT107	74	55°	20	45	450	41	315	25±0.08	100	92
KAT127	60	65°	45	7	550	70	375	40±0.08	126	110
KAT157	50	70°	45	2	700	70	450	40±0.08	126	110

注：其它尺寸，请参见KA系列减速机外形尺寸。
