K系列斜齿-伞齿轮减速机



K系列斜齿－伞齿轮减速电机是在模块组合体系的基础上设计的新一代机电一体化产品，该减速机由斜齿轮－伞齿轮减速器和电机组成，斜齿轮和伞齿轮采用优质合金钢材料，表面硬化处理，经过高密度设备加工成形。箱体为铸铁箱体，箱体经过精密加工，确保形状与位置精度。满足承载力强、寿命长，体积小，速比大，重量轻，效率高，噪音低的优越性能。

该系列减速机型号有：K37,K47,K57,K67,K77,K87,K97,K107,K127,K157,K167,K187



K系列斜齿-伞齿轮减速机 产品概述：





1、K系列螺旋锥齿轮减速机结合******技术要求制造，具有很高的科技含量。

2、节省空间，可靠耐用，承受过载能力高，功率可达200KW以上。

3、能耗低，性能优越，减速机效率高达95%以上。

4、K螺旋锥齿轮减速机振动小，噪音低，节能高。

5、选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。

6、经过精密加工，构成了斜齿轮、伞齿轮、锥齿轮传动总成的减速机配置各种类电机，形成机电一体化，完全保证了减速电机产品使用质量特征。



1. K系列斜齿-锥齿轮减速机 型号与标记

（1）K系列斜齿-锥齿轮减速机型号有：K、KA、KAB、KF、KAF、KAT、KS型7种。
（2）K系列斜齿-锥齿轮减速机标记

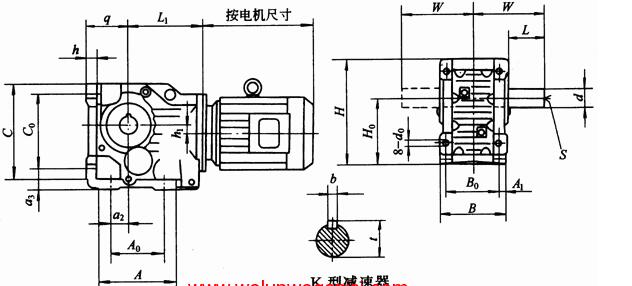

K系列螺旋锥齿轮减速机外形及安装尺寸（Q/ZTB 06-2001）

K型齿轮减速器主要尺寸                  /mm



型号	安 装 尺 寸					轴 伸 尺 寸				外 形 尺 寸
	H0	B0 A0	C0 a2	a3 q	A1 d0	d	L	S	b t	B H	L1 h	W h1	A C
K37	100	100 110	115 28	32 63	10 11	25k6	50	M10	8 28	120 165	198 16	110 7	150 145
K47	112	120 130	130 35	37 71	15 11	30k6	60	M10	8 33	145 186	238 18	135 6.3	165 170
K67	140	140 120	160 30	45 90	21 13.5	40k6	80	M16	12 43	170 228	251 24	171 20	175 203
K77	180	165 150	200 40	55 112	23.5 18	50k6	100	M16	14 53.5	200 288	296 27	206 31.3	205 263
K87	212	180 180	233 55	70 132	30 22	60m6	120	M20	18 64	230 340	352 32	240 25.9	255 311
K97	265	240 240	295 75	75 160	31 26	70m6	140	M20	20 74.5	290 414	362 36	291 32.3	320 372
K107	315	270 280	360 95	95 200	42 33	90m6	170	M24	25 95	340 508	448 40	347 31.3	390 455
K127	375	330 350	420 115	110 225	43 39	110m6	210	M24	28 116	400 592	490 45	418 57.2	460 526
K157	450	420 380	500 140	130 280	37 39	120m6	210	M24	32 127	500 705	536 50	457 77	495 634

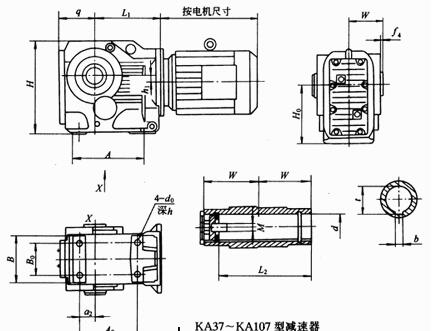

KA37、KA47、KA67、KA77、KA87、KA107、系列螺旋锥齿轮减速机外形及安装尺寸（Q/ZTB 06-2001）



KA127型、KA157型减速器主要尺寸                        /mm



型 号	安 装 尺 寸					轴 伸 尺 寸				外 形 尺 寸
	H0	B0 A0	C0 a2	a3 q	d0	d (H7)	b t	L2	M	B L1	H	W f4	h1	A C	h
KA127	375	330 350	420 115	110 225	39	100	28 106.4	370	用户自配	400 490	505	205 2.5	57.2	460 526	45
KA157	450	420 380	500 140	130 280	39	120	32 127.4	457		500 536	705	250 6	77	495 634	50

注：箱体与K型相同。
KAB47、KAB67、KAB77、KAB87、KAB97、KAB107、KAB127、KAB157、系列螺旋锥齿轮减速机外形及安装尺寸（Q/ZTB 06-2001）



KAB型减速器主要尺寸                                /mm

型 号	d (H7)	f4	A1	L2	W	t	b	M
KAB47	35	3	15	130	75	38.3	10	用 户 自 配
KAB67	40	3.5	20	156	90	43.3	12
KAB77	50	4	22.5	183	105	53.8	14
KAB87	60	4	30	210	120	64.4	18
KAB97	70	4	30	270	150	74.9	20
KAB107	90	2.5	40	310	175	95.4	25
KAB127	同KA
KAB157	同KA

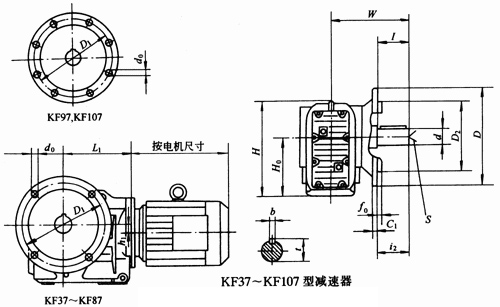

型号	D	C1	H	D1	f0	H0	i2	W	L1	S	t	d0	I	b	h1	D2 (h7)	d
KF37	160	10	165	130	3.5	100	50	134	198	M10	28	4-ø9	50	8	7	110	25k6
KF47	200	12	186	165	3.5	112	60	160	238	M10	33	4-ø9	60	8	6.3	130	30k6
KF67	250	15	228	215	4	140	80	193	251	M16	43	4-ø13.5	80	12	20	180	40k6
KF77	300	16	288	265	4	180	100	242	296	M16	53.5	4-ø13.5	100	14	31.3	230	50k6
KF87	350	18	340	300	5	212	120	270	352	M20	64	4-ø18	120	18	25.9	250	60m6
KF97	450	22	414	400	5	265	140	332	262	M20	74.5	8-ø18	140	20	32.3	350	70m6
KF107	450	22	505	400	5	315	170	386	448	M24	95	8-ø18	170	25	53.5	350	90m6

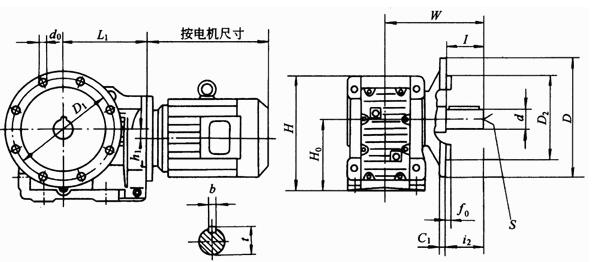

KF127、KF157系列螺旋锥齿轮减速机外形及安装尺寸（Q/ZTB 06-2001）



型号	D	C1	H	D1	f0	H0	i2	W	L1	S	b	t	d0	I	h1	D2 (h7)	d (m6)
KF127	550	25	592	500	5	375	210	466	490	M24	28	116	8-ø18	210	57.2	450	110
KF157	660	28	705	600	6	450	210	520	536	M24	32	127	8-ø22	210	77	550	120

KAF型减速器主要尺寸                                   /mm



型 号	D	C1	D1	f0	i2	W	t	d0	L2	b	D2 (h7)	d (H7)	M
KAF37	160	10	130	3.5	24	60	33.3	4-ø9	107	8	110	30	用   户   自   配
KAF47	200	12	165	3.5	25	75	38.3	4-ø9	130	10	130	35
KAF67	250	15	215	4	23	90	43.3	4-ø13.5	156	12	180	40
KAF77	300	16	265	4	37	105	53.8	4-ø13.5	183	14	230	50
KAF87	350	18	300	5	30	120	64.4	4-ø18	210	18	250	60
KAF97	450	22	400	5	41.5	150	74.9	8-ø18	270	20	350	70
KAF107	450	22	400	5	41	175	95.4	8-ø18	310	25	350	90
KAF127	550	25	500	5	51	205	106.4	8-ø18	370	28	450	100
KAF157	660	28	600	6	60	250	127.4	8-ø22	457	32	550	120

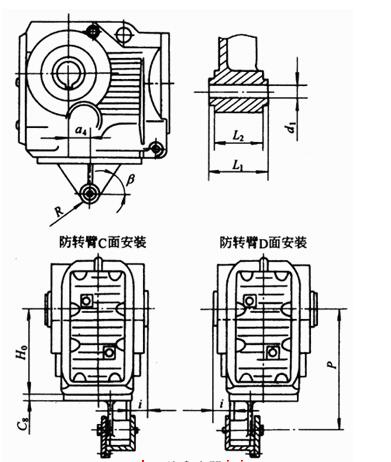

KAT37、KAT47、KAT67、KAT77、KAT87、KAT97、KAT107、KAT127、KAT157、系列螺旋锥齿轮减速机外形及安装尺寸（Q/ZTB 06-2001）

KAT 型减速器主要尺寸                             /mm



型号	α4	β	C8	i	P	R	H0	d1	L1-0.3	L2
KAT37	23.5	60’	10	20	140	22.5	100	10.4±0.1	36	31
KAT47	30	55’	12	20	160	22.5	112	10.4±0.1	36	31
KAT67	45	55’	13	25	200	29	140	16.4±0.08	60	54
KAT77	52.5	60’	14	25	250	29	180	16.4±0.08	60	54
KAT87	60	60’	16	30	300	41	212	25±0.08	80	72
KAT97	70	50’	17	40	350	41	265	25±0.08	100	92
KAT107	74	55’	20	45	450	41	315	25±0.08	100	92
KAT127	60	65’	45	7	550	70	375	40±0.08	126	110
KAT157	50	70’	45	2	700	70	450	40±0.08	126	110

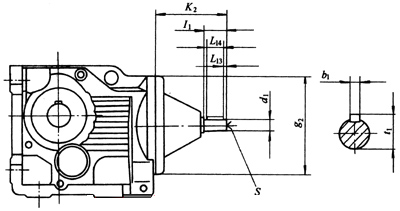

KS37、KS47、KS67、KS77、KS87、KS97、KS107、KS127、KS157、系列螺旋锥齿轮减速机外形及安装尺寸（Q/ZTB 06-2001）



KS型减速器主要尺寸                           /mm

型号	d1	g2	K2	I1	S	L13	L14	t1	b1
KS37	16k6	120	115	40	M5	4	32	18	5
KS47	19k6	160	120	40	M6	4	32	21.5	6
KS67	19k6	160	120	40	M6	4	32	21.5	6
KS77	24k6	200	140	50	M8	5	40	27	8
KS87	28k6	250	180	60	M10	5	50	31	8
KS97	38k6	300	220	80	M12	5	70	41	10
KS107	42k6	350	270	110	M16	10	70	45	12
KS127	55m6	450	297	110	M20	10	90	59	16
KS157	70m6	550	374	140	M20	15	110	74.5	20





K系列螺旋锥齿轮减速机输入功率与输出转矩（Q/ZTB 06-2001）
K型减速器输入功率与许用转矩



规格	37	47	67	77	87	97	107	127	157
结构形式	K、KA、KAB、KF、KAF、KAT
输入功率/kW	0.12～3	0.12～3	0.25～5.5	0.37～11	0.75～22	1.1～30	3～45	7.5～90	11～160
传动比	5.29～106.49	6.41～135.08	7.2～147.72	7.37～197.03	7.4～181.68	8.89～150.80	8.64～144.58	8.72～146.40	12.81～149.81
许用转矩/N·m	185	385	680	1380	2560	3990	6840	11400
