    Cl型齿式联轴器（JB/ZQ4218-86）



    注：由于市场价格时有波动，以下价格仅供参考，实际以销售人员报价为准，详情请拨打：13861821233

    立即购买 加入购物车
    商品介绍

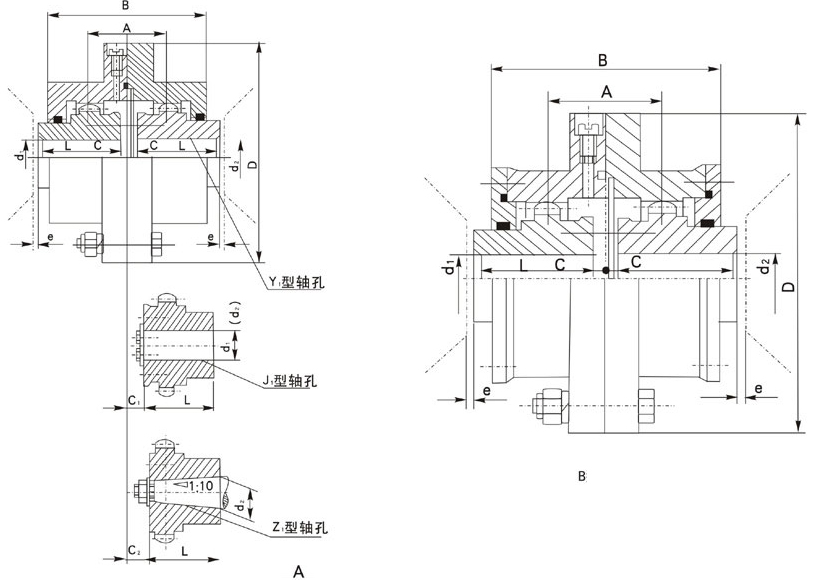

    C1型齿式联轴器基本参数和主要尺寸





    型号 公称扭矩
    Tn(N·m)    		 许用转速[n]
    (r/min)    		 轴孔直径
    d1、d2、dz    		 轴孔长度 A B D C C1 C2 e 转动惯量
    (kg·m2)    		 重量(kg)
    Y J1、Z1
    L
    C11 710 3780 18 19 42 30 49 106 170 16 - - 12 0.03 7.8
    20 22 24 52 38 6 18.5 18.5
    25 28 62 44 2.5 14 18.5
    30 32 35 38 82 60 11 -
    40 112 84
    C12 1400 3000 30 32 35 38 82 60 75 134 185 2.5 13 22 12 0.05 12.5
    40 42 45 112 84 28
    48 50 112 84
    C13 3150 2400 40 42 45 112 84 92 170 220 2.5 15 28 18 0.13 26.9
    48 50 55 56
    60 142 107 36
    C14 5600 2000 45 48 50 112 84 125 200 250 2.5 21 28 18 0.21 34.9
    55 56
    60 63 65 70 142 107 17 36
    71 75
    C15 8000 1680 50 55 56 112 84 145 220 290 5 30 40 25 0.45 55.8
    60 63 65 70 142 107
    71 75
    80 85 90 172 132
    C16 11200 1500 60 63 65 142 107 160 246 320 5 25 - 25 0.70 79.9
    70 71 75
    80 85 90 95 172 132
    100 110 212 167
    C17 18000 1270 65 70 71 75 142 107 185 286 350 5 40 40 30 1.15 109.5
    80 85 90 95 172 132 25 45
    100 110 120 212 167
    C18 22400 1140 80 85 90 95 172 132 210 315 380 5 35 45 30 2.33 133.8
    100 110 120 125 212 167 30
    130 140 252 202
    C19 28000 1000 90 95 172 132 220 335 430 5 40 - 30 3.55 171
    100 110 120 125 212 167 30
    130 140 150 252 202
    160 302 242
    C110 50000 850 110 120 125 212 167 245 365 490 5 30 - 30 7.00 275.8
    130 140 150 252 202
    160 170 180 302 242
    C111 71000 750 120 125 212 167 280 405 545 5 40 - 35 13.75 385
    130 140 150 252 202 35
    160 170 180 302 242
    190 200 220 352 282
    C112 100000 660 140 150 252 202 350 485 590 5 45 - 35 21.25 540
    160 170 180 302 242 38
    190 200 220 352 282
    240 250 410 330
    C113 140000 600 160 170 180 302 242 375 524 680 7.5 45 - 40 40.00 798.3
    190 200 220 352 282
    240 250 260 410 330
    280 470 380
    C114 200000 540 180 302 380 405 565 730 7.5 50 - 40 53.75 976.6
    190 200 220 352 242
    240 250 260 410 330
    280 300 320 470 380
    C115 250000 480 200 220 352 282 480 644 780 7.5 50 - 40 81.25 1182.5
    240 250 360 410 330
    280 300 320 470 380
    340 360 550 450
    C116 355000 425 240 250 260 410 330 535 720 900 10 - - 50 150 1936
    280 300 320 470 380
    340 360 380 550 450
    400 650 540
    C117 560000 380 260 410 330 625 800 1000 10 - - 50 285 2700
    280 300 320 470 380
    340 360 380 550 450
    400 420 440 450 650 540
    C118 710000 330 330 320 470 380 710 900 1100 10 - - 50 400 369
    340 360 380 550 450
    400 420 440 450 650 540
    460 480 500 650 540
    C119 1000000 300 360 380 550 450 730 910 1250 15 - - 60 675 5138
    400 420 440 450 650 540
    460 480 500 800 680
    530 560 800 680





    C1型齿式联轴器基本参数和主要尺寸





    型号 公称扭矩
    Tn(N·m)    		 许用转速[n]
    (r/min)    		 轴孔直径
    d1、d2、dz    		 轴孔长度 A B D C C1 C2 e 转动惯量
    (kg·m2)    		 重量(kg)
    Y J1、Z1
    L
    C11 710 3780 18 19 42 30 49 106 170 16 - - 12 0.03 7.8
    20 22 24 52 38 6 18.5 18.5
    25 28 62 44 2.5 14 18.5
    30 32 35 38 82 60 11 -
    40 112 84
    C12 1400 3000 30 32 35 38 82 60 75 134 185 2.5 13 22 12 0.05 12.5
    40 42 45 112 84 28
    48 50 112 84
    C13 3150 2400 40 42 45 112 84 92 170 220 2.5 15 28 18 0.13 26.9
    48 50 55 56
    60 142 107 36
    C14 5600 2000 45 48 50 112 84 125 200 250 2.5 21 28 18 0.21 34.9
    55 56
    60 63 65 70 142 107 17 36
    71 75
    C15 8000 1680 50 55 56 112 84 145 220 290 5 30 40 25 0.45 55.8
    60 63 65 70 142 107
    71 75
    80 85 90 172 132
    C16 11200 1500 60 63 65 142 107 160 246 320 5 25 - 25 0.70 79.9
    70 71 75
    80 85 90 95 172 132
    100 110 212 167
    C17 18000 1270 65 70 71 75 142 107 185 286 350 5 40 40 30 1.15 109.5
    80 85 90 95 172 132 25 45
    100 110 120 212 167
    C18 22400 1140 80 85 90 95 172 132 210 315 380 5 35 45 30 2.33 133.8
    100 110 120 125 212 167 30
    130 140 252 202
    C19 28000 1000 90 95 172 132 220 335 430 5 40 - 30 3.55 171
    100 110 120 125 212 167 30
    130 140 150 252 202
    160 302 242
    C110 50000 850 110 120 125 212 167 245 365 490 5 30 - 30 7.00 275.8
    130 140 150 252 202
    160 170 180 302 242
    C111 71000 750 120 125 212 167 280 405 545 5 40 - 35 13.75 385
    130 140 150 252 202 35
    160 170 180 302 242
    190 200 220 352 282
    C112 100000 660 140 150 252 202 350 485 590 5 45 - 35 21.25 540
    160 170 180 302 242 38
    190 200 220 352 282
    240 250 410 330
    C113 140000 600 160 170 180 302 242 375 524 680 7.5 45 - 40 40.00 798.3
    190 200 220 352 282
    240 250 260 410 330
    280 470 380
    C114 200000 540 180 302 380 405 565 730 7.5 50 - 40 53.75 976.6
    190 200 220 352 242
    240 250 260 410 330
    280 300 320 470 380
    C115 250000 480 200 220 352 282 480 644 780 7.5 50 - 40 81.25 1182.5
    240 250 360 410 330
    280 300 320 470 380
    340 360 550 450
    C116 355000 425 240 250 260 410 330 535 720 900 10 - - 50 150 1936
    280 300 320 470 380
    340 360 380 550 450
    400 650 540
    C117 560000 380 260 410 330 625 800 1000 10 - - 50 285 2700
    280 300 320 470 380
    340 360 380 550 450
    400 420 440 450 650 540
    C118 710000 330 330 320 470 380 710 900 1100 10 - - 50 400 369
    340 360 380 550 450
    400 420 440 450 650 540
    460 480 500 650 540
    C119 1000000 300 360 380 550 450 730 910 1250 15 - - 60 675 5138
    400 420 440 450 650 540
    460 480 500 800 680
    530 560 800 680
