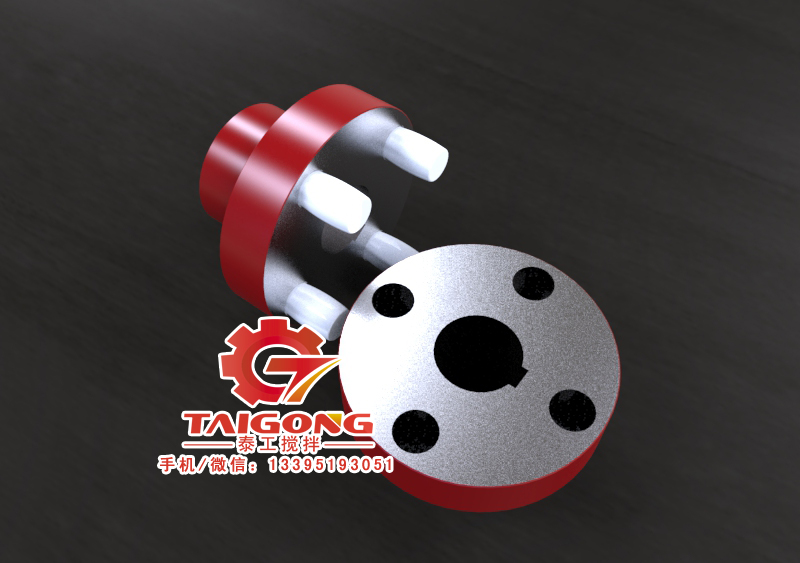

HL型柱销联轴器（GB5014-85）_江苏重泰减速机有限公司

标记示例：
HL6弹性柱销联轴器
主动端：Y型轴孔，A型键槽，d₁＝65mm，L＝142mm
从动端：Y型轴孔，A型键槽，d₂＝65mm，L＝142mm
HL6联轴器65×142TG5014-85

HL型弹性柱销联轴器主要技术参数

型号	许用转矩MP (N·m)	许用转速 n(r·min^-4)		轴孔直径 d₁/mm, d₂/mm,d_z/mm		轴孔长度			D mm	质量 kg	转动惯量 kg·m²	许用相对位移
						Y型	J、J₁、Z型
		钢	铁	钢	铁	L/mm	L₁/mm	L/mm				轴向 mm	径向mm	角向
HL1	160	7100	7100	12,14	12,14	32	27	32	90	2	0.0064	0.5	0.15	0°30`
				16,18,19	16,18,19	42	30	42
				20,22,24	20,22	52	38	52
HL2	315	5600	5600	20,22,24	20,22,24	52	38	52	120	5	0.253	1	0.15	0°30`
				25,28	25,28	62	44	62
				30,32,35	30,32	82	60	82
HL3	630	5000	5000	30,32,35,38	30,32,35,38	82	60	82	160	8	0.6	1	0.15	0°30`
				40,42,45,48	40,42	112	84	112
HL4	1250	4000	2800	40,42,45,48 50,55,56	40,42,45,48 50,55,56	112	84	112	195	22	3.4	1.5	0.15	0°30`
				60,63	-	142	107	142
HL5	2000	3550	2500	50,55,56,60 63,65,70 71,75	50,55,56,60 63,65,70	142	107	142	220	30	5.4	1.5	0.20	0°30`
HL6	3150	2800	2100	60,63,65,70 71,75,80	60,63,65,70 71,75,80	142	107	142	280	53	15.6	2	0.20	0°30`
				85	-	172	132	172
HL7	6300	2240	1700	70,71,75	70,71,75	142	107	140	320	98	41.1	2	0.20	0°30`
				80,85,90,95	80,85,90,95	172	132	172
				100,110	100	212	167	212
HL8	10000	2120	1600	80,85,90,95 100,110,120,125	80,85,90,95 100,110	212	167	212	360	119	56.5	2	0.20	0°30`
HL9	16000	1800	1250	100,110 120,125	100,110 120,125	212	167	212	410	197	133.3	2	0.20	0°30`
				130,140	130	252	202	252
HL10	25000	1560	1120	110,120,125	110,120,125	212	167	212	480	322	273.5	2.5	0.25	0°30`
				130,140,150	130,140,150	252	202	252
				160,170,180	160	302	242	302
HL11	31500	1320	1000	130,140,150	130,140,150	252	202	252	540	520	555.7	2.5	0.25	0°30`
				160,170,180	160,170,180	302	252	302
				190,200,220	190	352	282	352
HL12	63000	1250	950	160，170，180	160，170，180	302	242	302	630	714	902	2.5	0.25	0°30`
				190，200，220	190，200，220	352	285	352
				240，250，260	-	410	330	-
HL13	100000	1120	850	190，200，220	190，200，220	352	282	352	710	1057	1700	3	0.25	0°30`
				240，250，260	240，250，260	410	330	-
				280，300	-	470	380	-
HL14	160000	850	630	240，250，260	240，250，260	410	330	-	800	1956	4318	3	0.25	0°30`
				280，300，320	300	470	380	-
				340	-	550	450	-
