NGW-L型行星齿轮减速机

注：由于市场价格时有波动，以下价格仅供参考，实际以销售人员报价为准，详情请拨打：13861821233

立即购买加入购物车

商品介绍

NGW－L型行星齿轮减速机（JB3724-84）产品简介

这类减速器包括单级、二级两个系列的立式行星齿轮减速器。它主要用于冶金、起重、运输、轻化及通用机械设备。其工作条件为：高速轴转速不超过1500r/min；齿轮圆周速度不超过15m/s；工作环境温度为-40～+45℃；可正反两向运转。

NGW-L21 NGW-L31 NGW-L41 NGW-L51 NGW-L61 NGW-L71 NGW-L42 NGW-L52 NGW-L62 NGW-L72 NGW-L82 NGW-L92 NGW-L102 NGW-L112 NGW-L122 NGW-L21 NGW-L31 NGW-L41 NGW-L51 NGW-L61 NGW-L71

减速器的代号和标记方法

减速器的代号中包括减速器型式系列代号、机座号、传动级数、传动比代号。

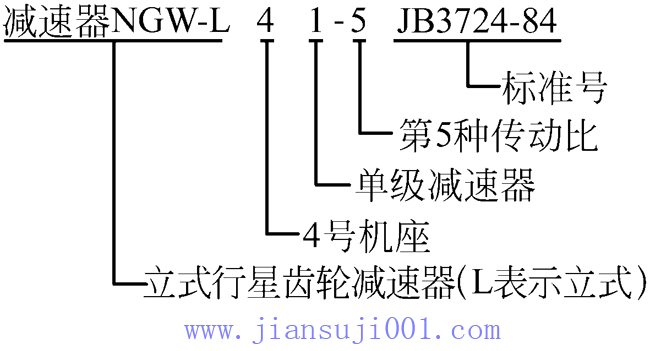

标记示例：

NGW－L型行星齿轮减速机（JB3724-84）

NGW—L型减速器主要性能参数（JB3724—84P）4

单级NGW—L减速器
机座号	公称传动比i	41 4.5 52			5.61 63 71 8 9 102
	型号	性参参数			性能参数
	型号	a(mm)	m(mm)	T(N·m)	a(mm)	m(mm)	T(N·m)
1	NGW-L11	56	2	1330～1390/1380～1420	50	1.5	610～640/860～920
2	NGW-L21	63	2.25	1890/1980	56	1.75	910/1280
3	NGW-L31	71	2.5	2700/2850	63	2	1350/1890
4	NGW-L41	80	3	3960/4100	71	2.25	1950/2700
5	NGW-L51	90	3	5400/5630	80	2.5	2670/3690
6	NGW-L61	100	3.5	7450/7700	90	3	3840/5450
7	NGW-L71	112	4	1000/11400	100	3	5000/7160
二级NGW—L减速器
机座号	公称传动比i	251,3 28 31.5 35.5 40 45 502			561 63 71 80 90 1002
	型号	性参参数			性能参数
	型号	a1/a2(mm)	m1/m2(mm)	T(N·m)	a(mm)	m(mm)	T(N·m)
4	NGW-L42	50(56)/80	1.5(2)/3	3500/4550	50/71	1.5/2.25	2020/2800
5	NGW-L52	56(63)/90	1.75(2.25)/3	5000/6210	56/80	1.75/2.5	2780/3870
6	NGW-L62	63(71)/100	2(2.5)/3.5	7530/8560	63/90	2/3	4000/5700
7	NGW-L72	71(80)/112	2.25(3)/4	11210/12650	71/100	2.25/3	5230/7510
8	NGW-L82	80(90)/125	2.5(3)4.5	15200/17190	80/112	2.5/3.5	7620/10570
9	NGW-L92	90(100)/140	3(3.5)/5	21940/24890	90/125	3/4	11410/15770
10	NGW-L102	100(112)/160	3(4)/6	28710/36280	100/140	3/4.5	16230/22440
11	NGW-L112	112(125)/180	3.5(4.5)/6	41830/49580	112/160	3.5/5	22230/30800
12	NGW-L122	125(140)/200	4(5)/7	62440/68190	125/180	4/6	32030/45370

NGW-L型单级行星齿轮减速机外形及安装尺寸

NGW－L型行星齿轮减速机（JB3724-84）

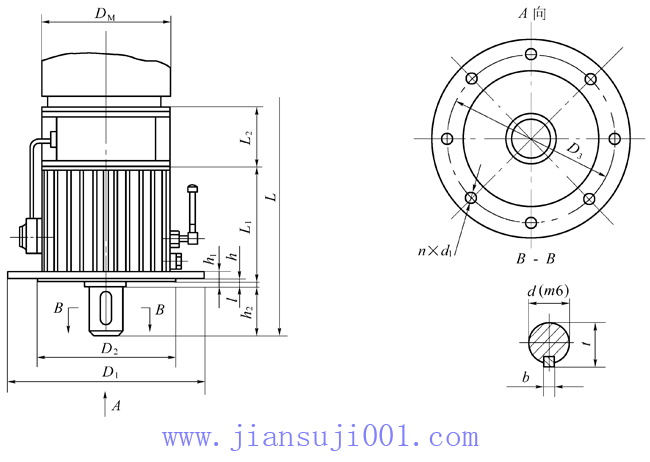

单级NGW-L型减速器外形和安装尺寸 (mm)

机座号	型号规格	公称传动比id	外形				法兰及螺栓孔						轴伸				质量(kg)	油量(L)
机座号	型号规格	公称传动比id	DM	L2	D1	L1	D2	D3	n×D1	h	h1	h2	d	l	t	b
1	NGW-L 11	4～5 5.6～10	按所配电动机确定		360	230.5	280	325	6×18	6	20	18	50	82	53.5	14	65	3.89
2	NGW-L 21	4～5 5.6～10			385	255	305	345	6×18	6	20	18	60	105	64.0	18	100	5.53
3	NGW-L 31	4～5 5.6～10			430	287	330	380	6×18	6	25	20	70	105	74.5	20	120	7.86
4	NGW-L 41	4～5 5.6～10			485	315	380	455	8×22	8	25	20	80	130	85.0	22	160	11.63
5	NGW-L 51	4～5 5.6～10			520	355	420	470	8×22	8	30	25	90	130	95.0	25	240	16.52
6	NGW-L 61	4～5 5.6～10			605	387	505	545	8×32	8	30	25	100	165	106	28	320	20.84
7	NGW-L 71	4～5 5.6～10			670	416.5	570	610	8×32	10	30	28	110	165	116	28	400	29.85

注：1.所配电动机型号规格确定L、L2之尺寸。

2.表中质量不包括电动机质量。

NGW－L型行星齿轮减速机（JB3724-84）

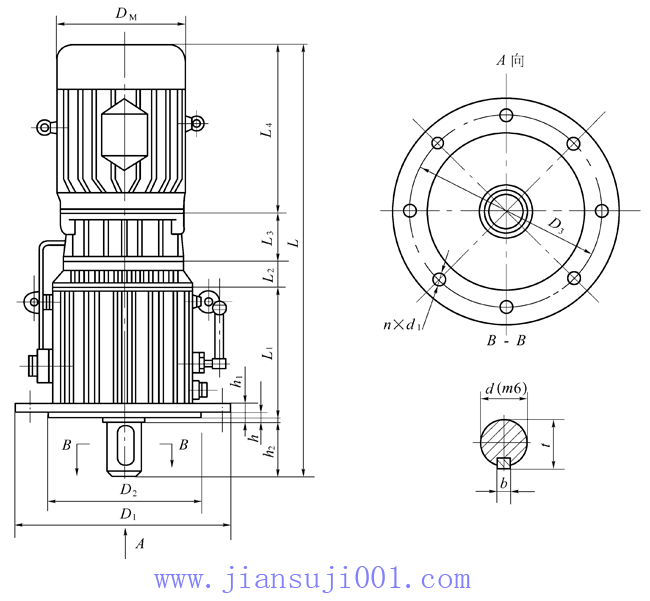

单级NGW-L型减速器的外形及安装尺寸 (mm)

机座号	型号规格	公称传动比id	外形						法兰及螺栓孔							轴伸				质量(kg)	油量(L)
机座号	型号规格	公称传动比id	DM	L	L4	L3	L2	L1	D1	D2	D3	n×d	h	h1	h2	d	l	t	b	质量(kg)	油量(L)
4	NGW-L 42	25～100	按所配电动机确定				62	315	485	385	455	8×22	8	25	20	80	130	85.0	22	180	11.63
5	NGW-L 52	25～100					72.5	355	520	420	470	8×22	8	30	25	90	130	95.0	25	270	16.52
6	NGW-L 62	25～100					100	387	605	505	545	8×32	8	30	25	100	165	106	28	350	20.84
7	NGW-L 72	25～100					100	416.5	670	570	610	8×32	10	30	28	110	165	116	28	430	29.85
8	NGW-L 82	25～100					110	440.5	750	630	675	8×38	10	35	28	120	165	127	32	550	38.5
9	NGW-L 92	25～100					120	477.5	830	710	755	8×38	10	35	32	130	200	137	32	680	55.6
10	NGW-L 102	25～100					135	544	940	810	860	8×44	12	40	32	150	200	158	36	990	80.59
11	NGW-L 112	25～100					145	598	1020	890	940	8×44	12	40	40	170	240	179	40	1220	114.25
12	NGW-L 122	25～100					165	666	1150	1010	1060	8×50	12	45	45	190	280	200	45	1850	165.04

注：所配电动机型号规格确定后再定DM、L1、L4及L3之尺寸。表中质量不包括电动机质量。
