NGW-S行星齿轮减速机
这类减速器是由弧齿锥齿轮传动与行星齿轮传动组合而成的，它适应于轴线相交的场合，这种减速器有二级、三级两个系列，三种装配型式，主要用于冶金、矿山、起重运输及通用机械设备。其工作条件为：高速轴转速不大于1500r/min；齿轮圆周速度不大于13m/s；工作环境温度－40～＋45℃；可正反两方向运转（顺时针为优选方向）。
NGW-S52、 NGW-S62、 NGW-S72、 NGW-S82、 NGW-S92、 NGW-S102、 NGW-S112、 NGW-S122、 NGW-S73、 NGW-S83、 NGW-S93、 NGW-S103、 NGW-S113、 NGW-S123

减速器代号中包括减速器型式系列代号、机座号、传动级数、传动比代号、装配型式。

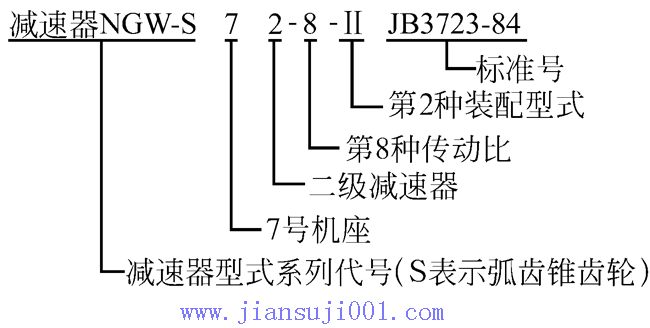

标记示例：

NGW-S型行星齿轮减速机主要性能参数及装配形式（JB3723-84）

使用系数K1

每日工作时间(h)		＜3	3～6	6～10	10～24
工作类型		中型	重型	特重型	连续型
载荷性质	平稳无冲击	1	1	1	1.25
	中等冲击	1	1.25	1.35	1.5
	强烈冲击	1.5	1.7	1.8	2

注：1.表中K1值仅适用于电动机或汽轮机驱动。

采用油浴润滑的系数K2

圆周速度(m/s)	≤2.5	＞2.5～3.5	＞3.5～5	＞5～7	＞7～10	＞10～15
间断工作	1	1	1	1.05	1.1	1.15
连续工作	1	1.1	1.15	1.2	1.3	1.6

注：减速器圆周速度系指高速级而言。

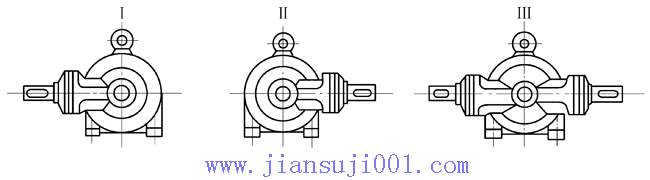

减速器的装配型式有三种，如下图所示

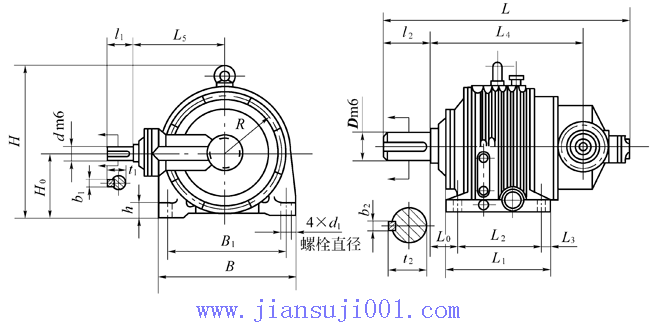

NGW-S型行星齿轮减速机外形及安装尺寸（JB3723-84）

详细介绍：

发布时间：2006-6-7 10:57:06

NGW-S型行星齿轮减速机外形及安装尺寸（JB3723-84）

NGW-S型行星齿轮减速机（JB3723-84）

NGW-S型二级和三级减速器的外形和安装尺寸（mm）

机座号	型号	公称传动比i	外形及中心高							轴伸								地脚尺寸							质量 (kg)	油量 (L)
			L	B	H	H0	R	L4	L8	d	D	l1	l2	t1	b1	t2	b2	L1	L2	L3	L0	B1	d1	n
二级减速器
4	NGW-S 42	11.2～31.5	696	380	425	180 0 -0.5	180	412	310	35	80	58	130	38.0	10	85	22	290	230	30	72	330	M24	35	180	10
		35.5～80								30				33.0	8
5	NGW-S 52	11.2～31.5	740	420	463	2000 -0.5	200	450.5	350	40	90	82	130	43.0	12	95	25	310	250	30	80.5	360	M24	40	290	14
		35.5～80								35		58		38.0	10
6	NGW-S 62	11.2～31.5	802	475	524	2250 -0.5	225	472.5	380	45	100	82	165	48.5	14	106	28	360	290	35	67.5	405	M30	45	342	18
		35.5～80								40				43.0	12
7	NGW-S 72	11.2～31.5	863	535	574	2500 -0.5	250	525	450	50	110	82	165	53.5	14	116	28	375	305	35	80	465	M30	45	420	25
		35.5～80								45				48.5	14
8	NGW-S 82	11.2～31.5	925	590	634	2800 -0.5	280	584	500	55	120	82	165	59.0	16	127	32	440	350	45	86	510	M36	50	520	35
		35.5～80								50				53.5	14
9	NGW-S 92	11.2～31.5	1003	660	721	3150 -0.5	315	622.5	530	60	130	105	200	64.0	18	137	32	475	385	45	70.5	570	M36	50	630	50
		35.5～80								55		82		59.0	16
10	NGW-S 102	11.2～31.5	1077	745	800	3550 -0.5	355	675.5	575	65	150	105	200	69.0	18	168	36	525	425	50	78	645	M42	55	950	65
		35.5～80								60				64.0	18
11	NGW-S 112	11.2～31.5	1212	840	891	4000 -0.5	400	748	670	75	170	105	240	79.5	20	179	40	580	480	50	73	740	M42	60	1365	95
		35.5～80								65				69.0	18
12	NGW-S 122	11.2～31.5	1344	950	1013	4500 -0.5	450	828	760	85	190	130	280	90.0	24	200	45	680	560	60	73	820	M48	65	1900	140
		35.5～80								75		105		79.5	20
三级减速器
7	NGW-S 73	56～160	891	535	574	2500 -0.5	250	572	310	35	110	58	165	38.0	10	116	28	375	305	35	80	465	M30	45	470	25
		180～500								30				33.0	8
8	NGW-S 83	56～160	968	590	634	2800 -0.5	280	643.5	350	40	120	82	165	43.0	12	127	32	440	350	45	86	510	M36	50	570	35
		180～500								35		58		38.0	10
9	NGW-S 93	56～160	1058	660	721	3150 -0.5	315	663.5	380	45	130	82	200	48.5	14	137	32	475	385	45	70.5	570	M36	50	690	50
		180～500								40				43.0	12
10	NGW-S 103	56～160	1112	745	800	3550 -0.5	355	739	450	50	150	82	200	53.5	14	158	36	525	425	50	78	645	M42	55	1010	65
		180～500								45				48.5	14
11	NGW-S 113	56～160	1238	840	891	4000 -0.5	400	822	500	55	170	82	240	59.0	16	129	40	580	480	50	73	740	M42	60	1430	95
		180～500								50				53.5	14
12	NGW-S 123	56～160	1459	950	1013	4500 -0.5	450	1014.5	530	60	190	105	280	64.0	18	200	45	680	560	60	73	820	M48	65	2000	140
		180～500								55		82		59.0	16
