当前位置：首页 > 产品展示 > 联轴器 >

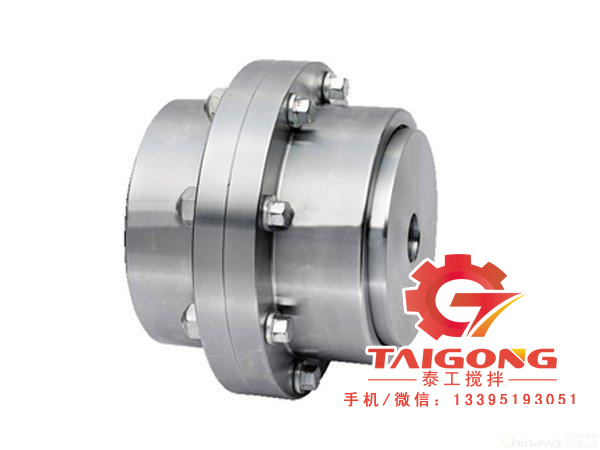

GIICLD型鼓形齿式联轴器（JB/ZQ4380-86）



注：由于市场价格时有波动，以下价格仅供参考，实际以销售人员报价为准，详情请拨打：13861821233

GIICLD型鼓形齿式联轴器基本参数和主要尺寸 型号 公称扭矩 Tn (Nm) 许用转速 [n] (r/min) 轴孔直径 d 1 d 2 轴孔长度 D D 1 D 2 C C 1 H B B 1 B 2 转动惯量 (kgm) 润滑脂容量 (ml) 重量(kg) Y Z 1 J 1 L GIIC...
产地：中国>江苏>泰兴
供应商：江苏重泰减速机械有限公司
点这里给我发消息
电话：0510-80212111 13861821233 传真：0510-80212333
在线咨询 在线预订

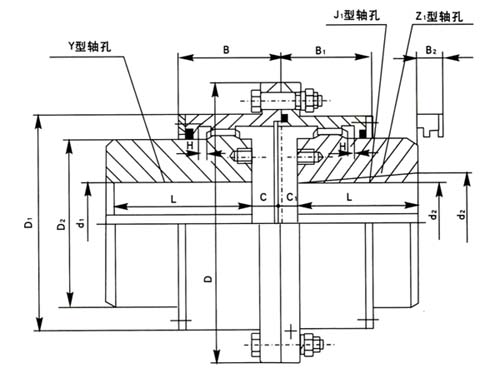

GIICLD型鼓形齿式联轴器基本参数和主要尺寸



型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径
d1 d2		 轴孔长度 D D1 D2 C C1 H B B1 B2 转动惯量
(kg·m)		 润滑脂容量
(ml)		 重量(kg)
Y Z1 J1
L
GIICLD1 1000 4000 22 24 　 52 38 127 95 75 33 6 2 66 45 42 0.041 107 7.2
25 28 　 62 44 0.041 7.2
30 32 35 38 　 82 60 0.044 7.8
40 42 45 48 50 55 56 　 112 84 0.047 9.6
GIICLD2 1600 4000 38 　 82 60 149 116 90 33 6.5 2 70 49 42 0.085 137 11.2
40 42 45 48 50 55 56 　 112 84 0.097 14
60 63 65 　 142 107 0.106 16.4
GIICLD3 2800 4000 40 42 45 48 50 55 56 　 112 84 167 134 105 40 7 2.5 80 54 42 0.16 201 17.2
60 63 70 71 75 　 142 107 0.19 22.4
GIICLD4 4500 4000 45 48 50 55 56 　 112 84 187 153 125 41 7.5 2.5 81 55 42 0.29 238 25.2
60 63 70 71 75 　 142 107 0.33 26.4
80 85 90 　 172 132 0.38 35.6
GIICLD5 6300 3750 50 55 56 　 112 84 204 170 140 45 7.5 2.5 89 59 42 0.45 398 31.6
60 63 65 70 71 75 　 142 107 0.51 38
80 85 90 95 　 172 132 0.58 41.6
100 105* 212 167 0.67 53.9
GIICLD6 9000 3300 55 56 　 112 84 230 186 155 52 8.5 3 106 71 47 0.75 465 40.5
60 63 65 70 71 75 　 142 107 0.840 49.8
80 85 90 95 　 172 132 0.94 56.3
100 110 115* 212 167 1.07 67.5
GIICLD7 14000 3000 60 63 65 70 71 75 　 142 107 256 212 180 57 9 3 112 73 47 1.43 561 63.9
80 85 90 95 　 172 132 1.60 74.7
100 110 120 　 212 167 1.85 88
130 135* 252 202 2.11 106.7
GIICLD8 20000 2650 65 70 71 75 　 142 107 287 239 200 49 8.5 3.5 112 82 47 2.24 734 81.7
80 85 90 95 　 172 132 2.51 95.5
100 110 120 　 212 167 2.88 114
130 140 150 　 252 202 3.25 123
GIICLD9 31500 2350 70 71 75 　 142 107 325 276 235 59 9.5 3.5 125 85 47 4.31 956 112
80 85 90 95 　 172 132 4.83 130
100 110 120 　 212 167 5.53 156
130 140 150 　 252 202 6.24 181
160 170 175* 302 242 7.08 212
GIICLD10 45000 2100 75 　 142 107 362 313 270 76 11 4 149 95 49 7.88 1320 161
80 85 90 95 　 172 132 9.52 172
100 110 120 　 212 167 9.52 206
130 140 150 　 252 202 10.25 239
160 170 180 　 302 242 12.22 280
190 200 　 352 282 13.69 319



注：1、联轴器轴孔组合有Z1/J1、Y/J1。
2、带“*”号的轴孔直径新设计时不用。

GIICLD型鼓形齿式联轴器基本参数和主要尺寸



型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径
d1 d2		 轴孔长度 D D1 D2 C C1 H B B1 B2 转动惯量
(kg·m)		 润滑脂容量
(ml)		 重量(kg)
Y Z1 J1
L
GIICLD1 1000 4000 22 24 　 52 38 127 95 75 33 6 2 66 45 42 0.041 107 7.2
25 28 　 62 44 0.041 7.2
30 32 35 38 　 82 60 0.044 7.8
40 42 45 48 50 55 56 　 112 84 0.047 9.6
GIICLD2 1600 4000 38 　 82 60 149 116 90 33 6.5 2 70 49 42 0.085 137 11.2
40 42 45 48 50 55 56 　 112 84 0.097 14
60 63 65 　 142 107 0.106 16.4
GIICLD3 2800 4000 40 42 45 48 50 55 56 　 112 84 167 134 105 40 7 2.5 80 54 42 0.16 201 17.2
60 63 70 71 75 　 142 107 0.19 22.4
GIICLD4 4500 4000 45 48 50 55 56 　 112 84 187 153 125 41 7.5 2.5 81 55 42 0.29 238 25.2
60 63 70 71 75 　 142 107 0.33 26.4
80 85 90 　 172 132 0.38 35.6
GIICLD5 6300 3750 50 55 56 　 112 84 204 170 140 45 7.5 2.5 89 59 42 0.45 398 31.6
60 63 65 70 71 75 　 142 107 0.51 38
80 85 90 95 　 172 132 0.58 41.6
100 105* 212 167 0.67 53.9
GIICLD6 9000 3300 55 56 　 112 84 230 186 155 52 8.5 3 106 71 47 0.75 465 40.5
60 63 65 70 71 75 　 142 107 0.840 49.8
80 85 90 95 　 172 132 0.94 56.3
100 110 115* 212 167 1.07 67.5
GIICLD7 14000 3000 60 63 65 70 71 75 　 142 107 256 212 180 57 9 3 112 73 47 1.43 561 63.9
80 85 90 95 　 172 132 1.60 74.7
100 110 120 　 212 167 1.85 88
130 135* 252 202 2.11 106.7
GIICLD8 20000 2650 65 70 71 75 　 142 107 287 239 200 49 8.5 3.5 112 82 47 2.24 734 81.7
80 85 90 95 　 172 132 2.51 95.5
100 110 120 　 212 167 2.88 114
130 140 150 　 252 202 3.25 123
GIICLD9 31500 2350 70 71 75 　 142 107 325 276 235 59 9.5 3.5 125 85 47 4.31 956 112
80 85 90 95 　 172 132 4.83 130
100 110 120 　 212 167 5.53 156
130 140 150 　 252 202 6.24 181
160 170 175* 302 242 7.08 212
GIICLD10 45000 2100 75 　 142 107 362 313 270 76 11 4 149 95 49 7.88 1320 161
80 85 90 95 　 172 132 9.52 172
100 110 120 　 212 167 9.52 206
130 140 150 　 252 202 10.25 239
160 170 180 　 302 242 12.22 280
190 200 　 352 282 13.69 319



注：1、联轴器轴孔组合有Z1/J1、Y/J1。
2、带“*”号的轴孔直径新设计时不用。



GIICLD型鼓形齿式联轴器基本参数和主要尺寸



型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径
d1 d2		 轴孔长度 D D1 D2 C C1 H B B1 B2 转动惯量
(kg·m)		 润滑脂容量
(ml)		 重量(kg)
Y Z1 J1
L
GIICLD1 1000 4000 22 24 　 52 38 127 95 75 33 6 2 66 45 42 0.041 107 7.2
25 28 　 62 44 0.041 7.2
30 32 35 38 　 82 60 0.044 7.8
40 42 45 48 50 55 56 　 112 84 0.047 9.6
GIICLD2 1600 4000 38 　 82 60 149 116 90 33 6.5 2 70 49 42 0.085 137 11.2
40 42 45 48 50 55 56 　 112 84 0.097 14
60 63 65 　 142 107 0.106 16.4
GIICLD3 2800 4000 40 42 45 48 50 55 56 　 112 84 167 134 105 40 7 2.5 80 54 42 0.16 201 17.2
60 63 70 71 75 　 142 107 0.19 22.4
GIICLD4 4500 4000 45 48 50 55 56 　 112 84 187 153 125 41 7.5 2.5 81 55 42 0.29 238 25.2
60 63 70 71 75 　 142 107 0.33 26.4
80 85 90 　 172 132 0.38 35.6
GIICLD5 6300 3750 50 55 56 　 112 84 204 170 140 45 7.5 2.5 89 59 42 0.45 398 31.6
60 63 65 70 71 75 　 142 107 0.51 38
80 85 90 95 　 172 132 0.58 41.6
100 105* 212 167 0.67 53.9
GIICLD6 9000 3300 55 56 　 112 84 230 186 155 52 8.5 3 106 71 47 0.75 465 40.5
60 63 65 70 71 75 　 142 107 0.840 49.8
80 85 90 95 　 172 132 0.94 56.3
100 110 115* 212 167 1.07 67.5
GIICLD7 14000 3000 60 63 65 70 71 75 　 142 107 256 212 180 57 9 3 112 73 47 1.43 561 63.9
80 85 90 95 　 172 132 1.60 74.7
100 110 120 　 212 167 1.85 88
130 135* 252 202 2.11 106.7
GIICLD8 20000 2650 65 70 71 75 　 142 107 287 239 200 49 8.5 3.5 112 82 47 2.24 734 81.7
80 85 90 95 　 172 132 2.51 95.5
100 110 120 　 212 167 2.88 114
130 140 150 　 252 202 3.25 123
GIICLD9 31500 2350 70 71 75 　 142 107 325 276 235 59 9.5 3.5 125 85 47 4.31 956 112
80 85 90 95 　 172 132 4.83 130
100 110 120 　 212 167 5.53 156
130 140 150 　 252 202 6.24 181
160 170 175* 302 242 7.08 212
GIICLD10 45000 2100 75 　 142 107 362 313 270 76 11 4 149 95 49 7.88 1320 161
80 85 90 95 　 172 132 9.52 172
100 110 120 　 212 167 9.52 206
130 140 150 　 252 202 10.25 239
160 170 180 　 302 242 12.22 280
190 200 　 352 282 13.69 319



注：1、联轴器轴孔组合有Z1/J1、Y/J1。
2、带“*”号的轴孔直径新设计时不用。
