TB型HG5-251-69标机架_江苏重泰减速机有限公司

TB型HG5-251-69标机架

注：由于市场价格时有波动，以下价格仅供参考，实际以销售人员报价为准，详情请拨打：13861821233

立即购买加入购物车

商品介绍

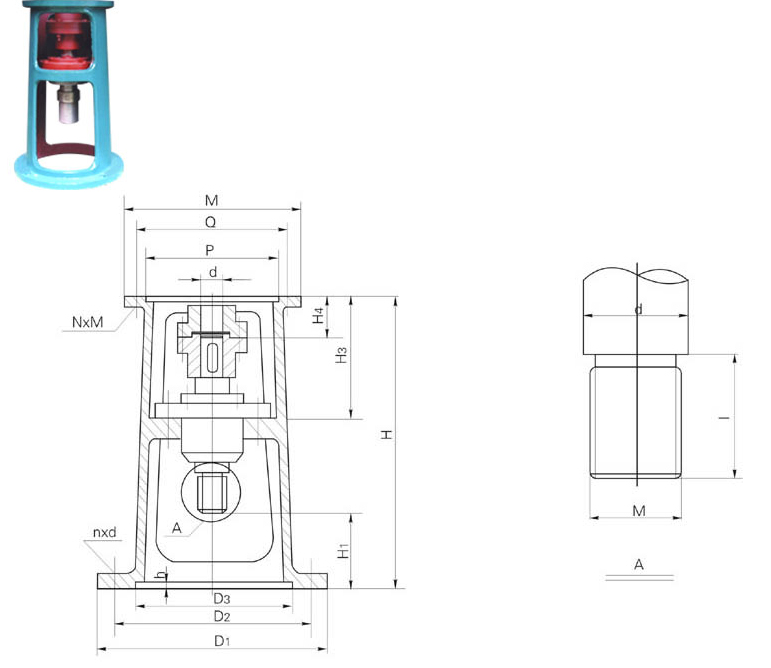

2、HG65-251-69标单支点机架主要参数及尺寸

机架型号	反应罐（立升）	减速机 BLD	反应罐连接处					H	H₁	H₃	H₄	搅拌轴连接处			减速机连接处
机架型号	反应罐（立升）	减速机 BLD	D₁	D₂	D₃	n×d	h	H	H₁	H₃	H₄	M	I	d	P	N×M	D	Q	M
TB₁	50 100	B₁	260	220	190	3×14	7	514	110	185	75	33×2	50	40	170	6×10	35	200	230
TB₂	200	B₁	305	280	220	3×14	7	514	140	185	80	42×3	60	50	170	6×10	35	200	230
TB₃	300	B₂	335	300	250	3×18	7	530	190	210	94	42×3	70	50	200	6×10	45	230	260
TB₃	500	B₂	335	300	250	3×18	7	530	190	210	94	48×3	70	60	200	6×10	45	230	260
TB₄	1000	B₃	442	400	345	4×26	7	675	200	250	100	60×4	80	70	270	6×12	55	310	340
TB₄	1500	B₃	442	400	345	4×26	7	675	200	250	100	65×4	85	76	270	6×12	55	310	340
TB₄	2000	B₃	442	400	345	4×26	7	675	200	250	100	78×4	90	89	270	6×12	55	310	340
TB₅	3000	B₄	460	400	345	4×26	7	720	200	250	120	78×4	90	89	320	8×14	70	360	400
TB₅	5000	B₄	548	500	435	4×30	7	736	200	250	120	78×4	100	95	320	8×14	70	360	400

2、HG65-251-69标单支点机架主要参数及尺寸

机架型号	反应罐（立升）	减速机 BLD	反应罐连接处					H	H₁	H₃	H₄	搅拌轴连接处			减速机连接处
机架型号	反应罐（立升）	减速机 BLD	D₁	D₂	D₃	n×d	h	H	H₁	H₃	H₄	M	I	d	P	N×M	D	Q	M
TB₁	50 100	B₁	260	220	190	3×14	7	514	110	185	75	33×2	50	40	170	6×10	35	200	230
TB₂	200	B₁	305	280	220	3×14	7	514	140	185	80	42×3	60	50	170	6×10	35	200	230
TB₃	300	B₂	335	300	250	3×18	7	530	190	210	94	42×3	70	50	200	6×10	45	230	260
TB₃	500	B₂	335	300	250	3×18	7	530	190	210	94	48×3	70	60	200	6×10	45	230	260
TB₄	1000	B₃	442	400	345	4×26	7	675	200	250	100	60×4	80	70	270	6×12	55	310	340
TB₄	1500	B₃	442	400	345	4×26	7	675	200	250	100	65×4	85	76	270	6×12	55	310	340
TB₄	2000	B₃	442	400	345	4×26	7	675	200	250	100	78×4	90	89	270	6×12	55	310	340
TB₅	3000	B₄	460	400	345	4×26	7	720	200	250	120	78×4	90	89	320	8×14	70	360	400
TB₅	5000	B₄	548	500	435	4×30	7	736	200	250	120	78×4	100	95	320	8×14	70	360	400

2、HG65-251-69标单支点机架主要参数及尺寸

机架型号	反应罐（立升）	减速机 BLD	反应罐连接处					H	H₁	H₃	H₄	搅拌轴连接处			减速机连接处
机架型号	反应罐（立升）	减速机 BLD	D₁	D₂	D₃	n×d	h	H	H₁	H₃	H₄	M	I	d	P	N×M	D	Q	M
TB₁	50 100	B₁	260	220	190	3×14	7	514	110	185	75	33×2	50	40	170	6×10	35	200	230
TB₂	200	B₁	305	280	220	3×14	7	514	140	185	80	42×3	60	50	170	6×10	35	200	230
TB₃	300	B₂	335	300	250	3×18	7	530	190	210	94	42×3	70	50	200	6×10	45	230	260
TB₃	500	B₂	335	300	250	3×18	7	530	190	210	94	48×3	70	60	200	6×10	45	230	260
TB₄	1000	B₃	442	400	345	4×26	7	675	200	250	100	60×4	80	70	270	6×12	55	310	340
TB₄	1500	B₃	442	400	345	4×26	7	675	200	250	100	65×4	85	76	270	6×12	55	310	340
TB₄	2000	B₃	442	400	345	4×26	7	675	200	250	100	78×4	90	89	270	6×12	55	310	340
TB₅	3000	B₄	460	400	345	4×26	7	720	200	250	120	78×4	90	89	320	8×14	70	360	400
TB₅	5000	B₄	548	500	435	4×30	7	736	200	250	120	78×4	100	95	320	8×14	70	360	400
