外装式减速滚筒、电动滚筒的工作环境温度为-20°C～+40°C，输送物料的温度不超过60°C，使用地点的海拔高度一般不超过1000米，如果工作环境与上述条件不符，请与本公司联系。



YTH型外装式减速滚筒性能及用途

YTH型外装式减速滚筒采用引进德国******的电动滚筒生产技术，硬齿面行星齿轮转动，运行平稳，噪声低，过载能力强，功率范围大。可配置液力偶合器、逆止器、制动器，也可配置隔爆电机，适用作各种恶劣环境下及有隔爆要求的大中型带式运输机的驱动装置。

YTH型外装式减速滚筒的组成

YHT型外装式减速滚筒由滚筒体、驱动器及电机支架三部分(Ⅱ型无电机支架)。滚筒体主要包括滚筒壳体、支座及装在滚筒内的减速器组成。驱动器主要包括电动机、联轴器、液力偶合器、逆止器、制动器等部件。电机支架是用型钢焊接而成，用于安装电动机和护罩，用户按需要自行设计制造。



YTH型外装式减速滚筒参数表

滚筒直径D Drum Dia. D mm

宽带B  Belt Width B  mm

功率P Power P  kW

滚筒表面线速度V m/s velocity of drum surface

0.32

0.4

0.5

0.63

0.8

1.0

1.25

1.6

2.0

2.5

3.15

4.0

Ø320

400  500 650  800

2.2  3.0  4.0

√

√

√

√

√

√

√

5.5  7.5

√

√

√

√

√

Ø400

400  500  650  800

2.2  3.0  4.0

√

√

√

√

√

√

√

√

√

5.5  7.5

√

√

√

√

√

√

Ø500

500  650  800  1000

2.2  3.0  4.0

√

√

√

√

√

√

√

√

√

5.5  7.5

√

√

√

√

√

√

√

√

√

√

√

11  15

√

√

√

√

√

√

√

√

18.5  22  30  37

√

√

√

√

√

√

√

Ø630

650  800  1000 1200 1400 1600 1800 2000

5.5  7.5

√

√

√

√

√

√

√

√

√

√

√

11  15

√

√

√

√

√

√

√

√

650  800  1000 1200 1400 1600 1800 2000

18.5  22  30  37

√

√

√

√

√

√

45  55

√

√

√

√

√

√

Ø800

800   1000 1200  1400  1600

5.5  7.5

√

√

√

√

√

√

√

11  15

√

√

√

√

√

√

√

√

800   1000 1200  1400 1600  1800  2000

18.5  22  30  37

√

√

√

√

√

√

45  55

√

√

√

√

√

√

75  90  110  132

√

√

√

√

√

√

160  200

√

√

√

√

Ø1000

1000  1200  1400  1600 1800  2000

30  37

√

√

√

√

√

45  55

√

√

√

√

√

75  90  110  132

√

√

√

√

√

160  200

√

√

√

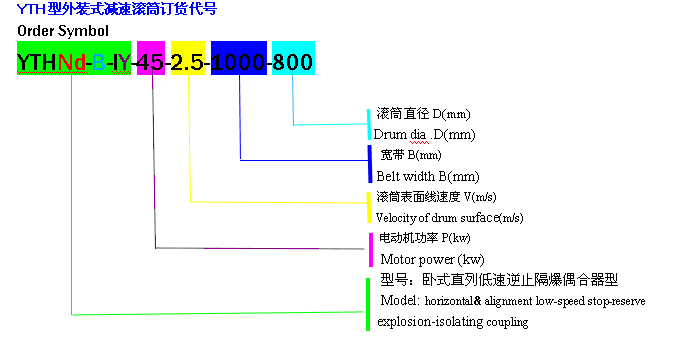

 YTH型外装式减速滚筒分类表：

YTH ① - ② - I ③ 卧式电机型		型号	名称

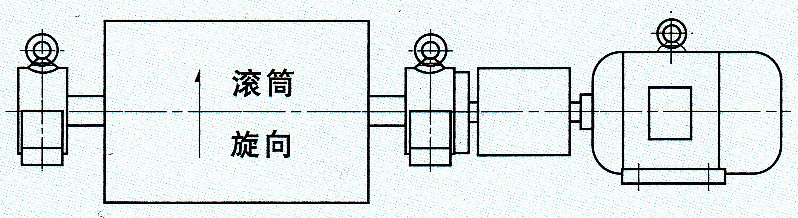

		YTH-IG	卧式直列联轴器型
		YTH-IY	卧式直列液力偶合器型

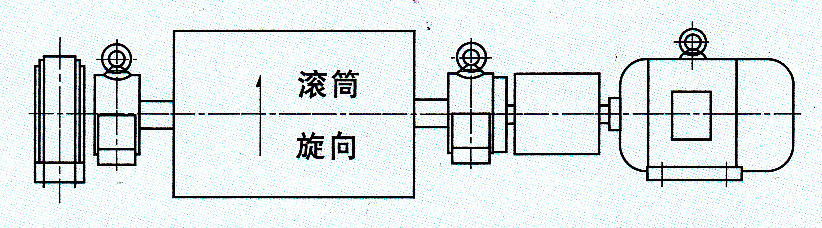

		YTHN-IG	卧式直列逆止联轴器型
		YTHN-IY	卧式直列逆止液力偶合器型
		YTHZ-IG	卧式直列制动联轴器型
		YTHZ-IY	卧式直列制动液力偶合器型
		YTHNd-IG	卧式直列低速逆止联轴器型
		YTHNd-IY	卧式直列低速逆止液力偶合器型

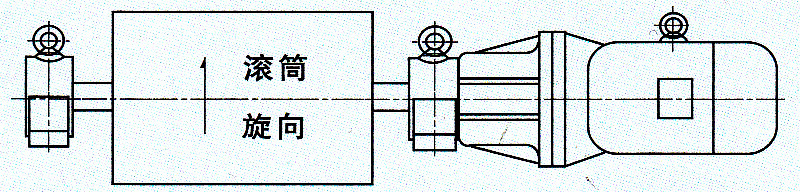

YTH ① - ② - II ③ 立式电机型		型号 Model	名称 Name		备注 Remarks
		YTH-II YTHN-II YTHZ-II YTHNd-II	立式电机型		功率限于55KW以下

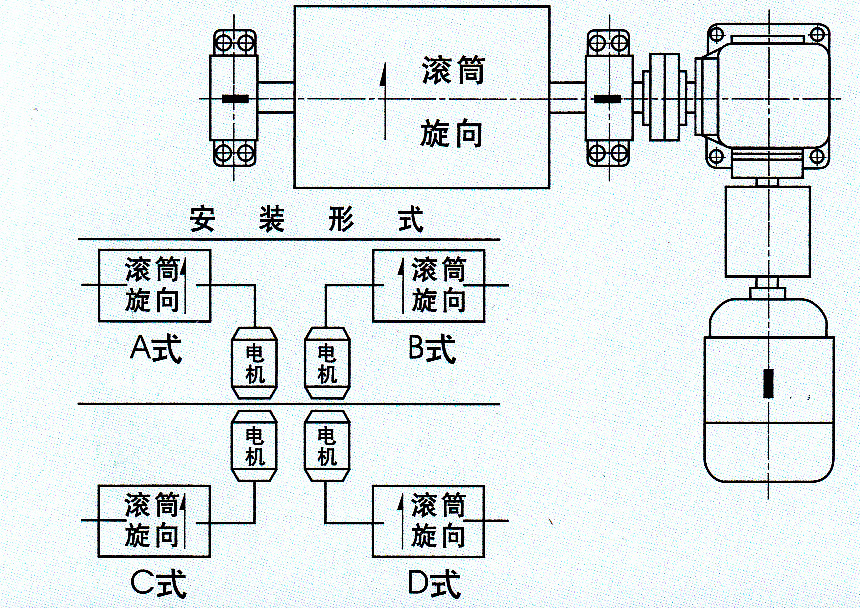

YTH ① - ② - III ③ 卧式垂直机		型号 Model	名称 Name
		YTH-IIIG	卧式垂直联轴器型
		YTH-IIIY	卧式垂直液力偶合器型
		YTHN-IIIY	卧式垂直逆止液力偶合器型
		YTHZ-III	卧式垂直制动液力偶合器型
		YTHNd-IIIY	卧式垂直低速逆止液力偶合器型（低速逆止处图形参见YTHNd-IY)
隔爆型		型号	备注
用隔爆式电动机取代普通电动机而成隔爆型		YTH-B-I	各种型号均可派生成隔爆型
用隔爆式电动机取代普通电动机而成隔爆型		YTH-B-II	各种型号均可派生成隔爆型
用隔爆式电动机取代普通电动机而成隔爆型		YTH-B-III	各种型号均可派生成隔爆型
① 附加功能	② 电机功能			③ 电机连接方式
N-高速逆止器  Nd-低速逆止器 Z-制动器	B-防爆电机  V-变频电机			G-联轴器  Y-液力偶合器 L-离合器




注：
1.逆止型的滚筒选型与本厂标准不同时，需在订货时注明,站在电机尾部看，电动滚筒的旋转方向。 2.YTH-III型滚筒中，按电机安装形式不同分四种形式，需在订货时注明。
3.滚筒表面如需包胶或有其他要求，请在合同中注明。



YTH型外装式减速滚筒安装外形尺寸

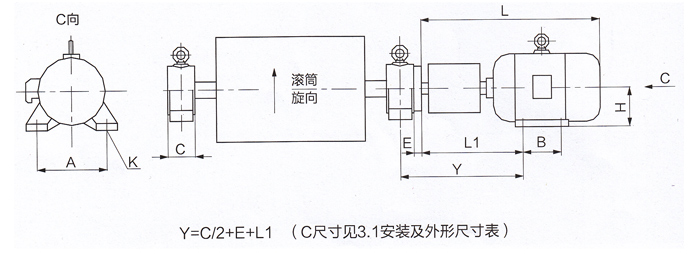

YTH-I型外装式减速滚筒尺寸图：


YTH型外装式减速滚筒选用的方法、步骤：
YTH型外装式减速滚筒的规格、型式、种类繁多，为了全面简洁地表达产品的各项参数，方便用户翻阅和选用，我们把YTH型外装式减速滚筒分为三个部分，每个部分的参数独立标注。本手册的使用方法与DTII型固定带式输送机选用手册的使用方法相同。
各部分的组合原则如下：
******部分：滚筒体，包括支座，按DTII型固定带式输送机的标准设计的，一般可按常规从相应的表中确定不同功率的滚筒体及安装尺寸。
第二部分：驱动部分，主要包括电动机，联轴器或液力偶合器、逆止器、制动器及护罩等。这部分的型号、规格、外形尺寸及安装尺寸均可在相应的表格中查到。
第三部分：电机支架
选用的方法、步骤：
1、首先根据安装场地的情况从电机支架的分类表中选择适用的类型。
2、按计算好的或是已经确定的皮带机参数选用滚筒体，即确定滚筒体的筒径及筒长，这可在滚筒体部分安装及外形尺寸表中查到。
3、根据YTH型外装式减速滚筒分类表及参数表确定的类型及滚筒体的参数，在YTH型外装式减速滚筒驱动部分选择表中选定功率、带速并找到相应的驱动部分组合号。
4、根据4中选定的驱动部分组合号，再在与其相应的驱动部分组合表中查到电动机的功率、型号、联轴器或液力偶合器、制动器、逆止器的型号及规格，同时也可查到护罩、电机支架图号及安装尺寸。
