SCWU轴装式圆弧圆柱蜗杆减速器_江苏重泰减速机有限公司

SCW 型蜗杆减速器（JB/T6387 — 1992）直接套装在工作机主轴上，包括 SCWU ，SCWS，SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。
工作条件：减速器蜗杆轴转速不超过 1500 r/min；工作环境温度为－ 40～40 ℃，当工作环境温度低于0 ℃时，启动前润滑油必须加热到0 ℃以上；减速器可正、反向运转。

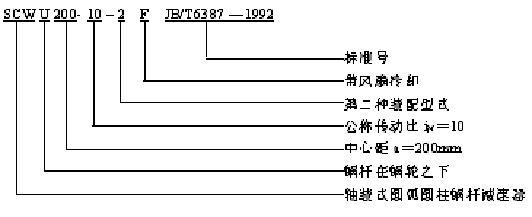

SCWU型蜗杆减速机标记
　　SCWU型蜗杆减速机详细介绍：
　　SCWU63蜗杆减速机、SCWU80蜗杆减速机、
　　SCWU100蜗杆减速机、SCWU125蜗杆减速机、
　　SCWU140蜗杆减速机、SCWU160蜗杆减速机、
　　SCWU180蜗杆减速机、SCWU200蜗杆减速机、
　　SCWU225蜗杆减速机、SCWU250蜗杆减速机、
　　SCWU280蜗杆减速机、SCWU315蜗杆减速机

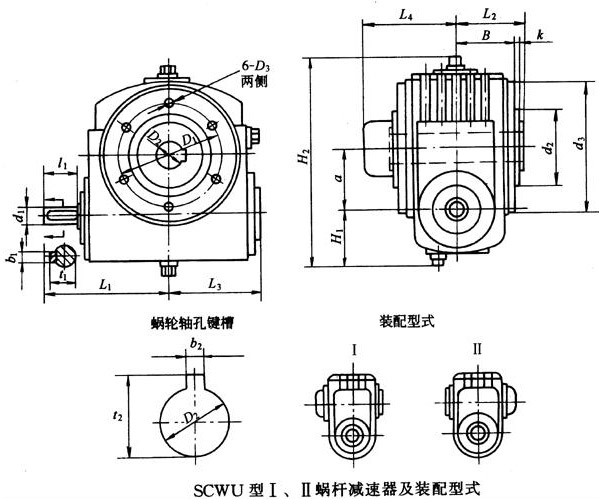

SCWU型蜗杆减速机结构图

SCWU型减速器I、II装配型式主要尺寸 /mm

型号\尺寸	a	d3	i＜16					i≥16					D2(H7)
型号\尺寸	a	d3	d1(j6)	l1	b1	t1	L1	d1(j6)	l1	b1	t1	L1	D2(H7)
SCWU63	63	150	19	28	6	21.5	128	19	28	6	21.5	128	30
SCWU80	80	175	24	36	8	27	151	24	36	8	27	151	40
SCWU100	100	218	28	42	8	31	182	24	36	8	27	176	50

型号\尺寸	b2	t2	L2	L3	L4	H1	H2	D1	D3	B	d2(h8)	k	m/kg（不包括油）
SCWU63	8	33.3	70	97	95	60	220	102	M8×16	63	80	3	17
SCWU80	12	43.3	75	110	106	66	267	125	M8×16	69	100	3	24
SCWU100	14	53.8	86	130	140	85	325	150	M10×20	80	120	3	41

型号\尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	h	d2(h8)	k	m/kg
SCWU125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWU140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWU160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWU180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWU200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWU225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWU250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWU280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWU315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655
